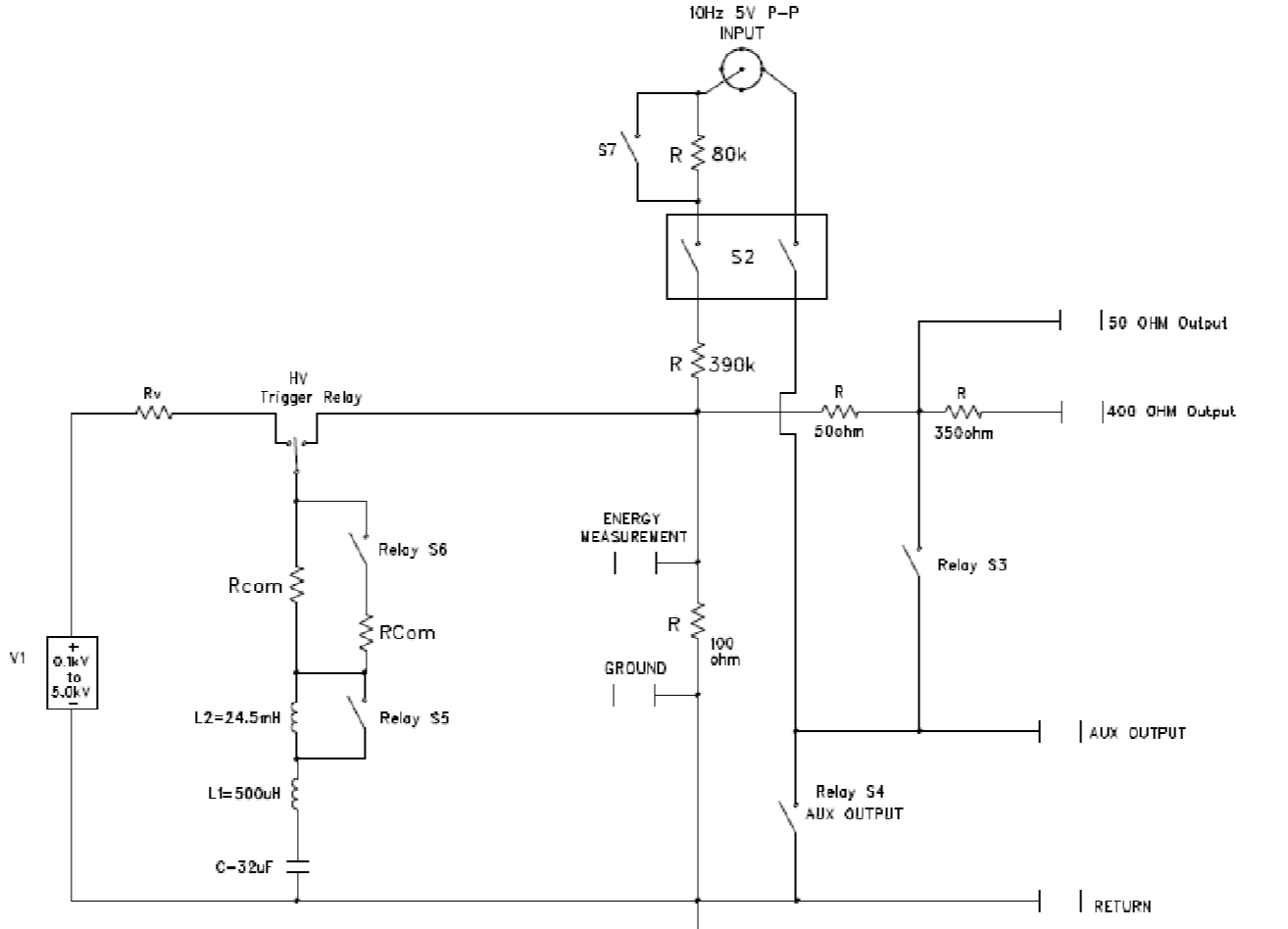

所有這些測試都使用相同的5000V信號源，但輸出波形不同。包含各種測試所需的不同電路。更多顯著的變化有：輸出電壓數位選定、直接讀出焦耳數據、精確度上升、更快脈沖時間"20秒"，信號發生器電壓上升，內置成功和失敗的參考等。

產品特點：

• 前面板數位選擇輸出電壓
• 集成高壓保持電路
• 集成能量測量
• 通過按鈕讀出最新的脈沖焦耳數據
• USB 測試監控，電腦控制
• 集成Y1-Y2 測試電路
• 內置測試成功/失敗參考
• 外部互鎖禁止高壓輸出和測試終止
• 電容壽命可達250萬次脈沖
• 前面板顯示內部高壓和極性
• 前面板手動控制極性
• 前面板開關及執行各種測試設置
• 通過USB自動觸發
• 微控制器技術
• 包括線纜，手冊和檢測證書
• 一年校準周期和一年質保

1、GB10793-2000 醫用電氣設備 第2部分 心電圖機安全專用要求

51.101.1 所有心電圖機必須具備對除顫效應防護的功能

L=500uH，R=50Ω

2、GB 9706.26-2005 醫用電氣設備 第2-26部分腦電圖機安全專用要求

17 隔離，17h）

L=500uH，R=50Ω

L=25mH，R=400Ω

3、GB 9706.25-2005_醫用電氣設備_第2-27部分：心電監護設備安全專用要求

17．101對心臟除顫器的放電效應的防護

51.101.1 所有心電圖機必須具備對除顫效應防護的功能

L=500uH，R=50Ω

4、YY 0668-2008 醫用電氣設備 第2-49部分：多參數患者監護設備安全專用要求

17 隔離，17h）

L=25mH，R=400Ω

環境：

    運行溫度 15-28 ºC，相對濕度范圍 0-90% 不凝結

通用：

    尺寸 17” 寬 x 18” 高 x 17”深，重量 大約40磅

對監護儀等進行抗干擾測試、除顫效應防護測試 (共模，差模)和節能測試

    充電電壓：0 - 5100 V ±1%

    主電容：32 uF ±5%

    電感：500uH 和 25 mH ±5%

    主電阻：100 Ω，50 Ω and 400 Ω ±1% 無感

    電壓控制：手動控制，通過旋轉前面板的把手或USB控制

    極性控制：正極和負極，通過USB交替控制

    電壓顯示：4位 LED 顯示

    電壓表分辨率：5V

    電壓表精確度：±1%

    占空比：脈沖間隔20s，±1%100電阻檔，可達70脈沖

    脈沖間隔12s，+1%/-5% 100電阻檔，連續運行

    線性電壓：120V AC，50/60Hz *可選不同的線性電壓能量測試

- 僅工作時：25mH電感 (符合節能測試要求)

- 顯示分辨率值：1 焦耳

- 重復性 ± 2 焦耳，（脈沖之間）
