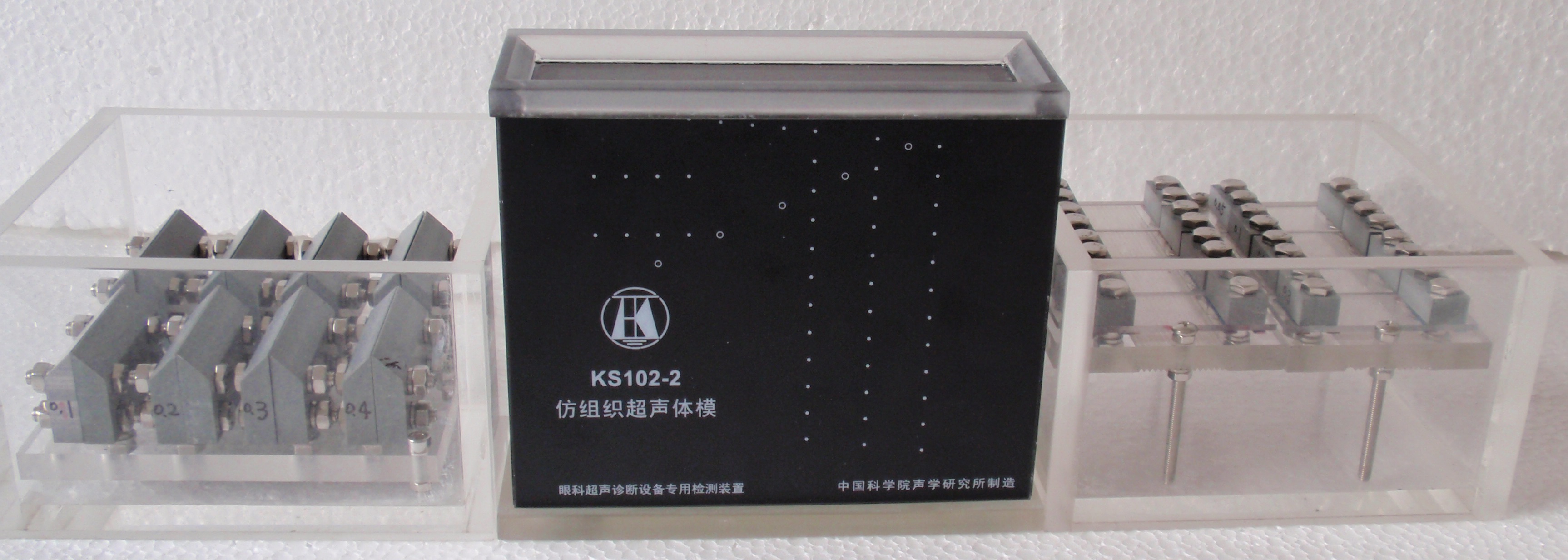

KS102-2型檢測裝置包括仿組織超聲體模(KS102-2-1，中間)和空間分辨力試件兩大部分，試件又有軸向(KS102-2-2，右側)與側向(KS102-2-3，左側)之分，如下圖所示。

眼科超聲診斷設備專用檢測裝置

(一)  KS102-2  仿組織超聲體模（中間）

1．外部結構： 體模四壁和底均由有機玻璃加工組合而成，底板開有直徑36mm圓孔兩個，封有1mm厚橡皮，供注射保養液之用。頂面封以60μm厚聚酯薄膜用作聲窗。最上面為10mm深水槽，使用時即使以水為耦合媒質也不會流失。水槽上配有硬塑料蓋板，蓋板與聲窗之間是1cm厚的保護用海綿。

2．內部結構

(1)標準媒質：在四壁和底板、聲窗圍成的六面體空腔內充有TM材料作為標準媒質。

(2)線靶系統：在TM材料內嵌埋有尼龍線靶3組，

包括：(a)盲區靶群：共含靶線5條，所在深度(與聲窗距離)分別為1，2，3，4，5mm；

           (b)縱向線性靶群：共含靶線3組，每組12條，所在深度(與聲窗距離)從 5 mm、7.5mm、10mm起，每間隔10mm一根靶線。

           (c)橫向線性靶群：所在深度(與聲窗距離)為20mm和40mm，共含靶線8條，相鄰靶線間距10mm。

(3)仿囊結構：直徑2mm圓柱：5個，軸線與靶線平行，分別位于10、20、30、40、50mm深度處；

3．技術指標

(1)TM材料  聲速：(1540±10)m/s，聲衰減系數：(0.5±0.05) dB/cm/MHz

(2)尼龍線靶  靶線直徑：(0.3±0.02)mm，幾何位置公差：±0.1mm

(二)  KS102-2-2 軸向分辨力試件  (右側)

1．結構形式

軸向分辨力試件的單件結構如圖3所示。測量所用不同尺寸的“間隙”系借助水平放置的薄塑料片層隔成，當其中充以聲速為1540m/s的液體時即呈標準狀態。間隙上方為2.0mm左右厚高透聲塑料片，下方為10mm厚有機玻璃板，有機玻璃板下表面開有溝槽，用以減弱有機玻璃板后界面的回波。

該試件中所有金屬件均為不銹鋼材質。外殼用有機玻璃板加工粘接而成。內部橫向尺寸剛好容納一個試件，在深度方向，觀測對象(間隙)上方尺寸不小于眼科B超的掃描深度。

2．技術指標

“間隙”個數：8，“間隙”數值：0.05，0.1，0.2，0.3，0.4，0.5，0.6，0.7mm，“間隙”公差：<+10%

(三) KS102-2-3  側向分辨力試件 （左側）

1．結構形式

側向分辨力試件中的單件結構如圖4所示。測量所用的不同尺寸“間隙”借助于豎直放置的薄塑料片層隔成，當其中充以聲速為1540m/s的液體時即呈標準狀態。“間隙”兩側為10mm厚高分子塑料板，每塊的上表面均向外切成45°斜坡，以消除原路回波。為讓兩種分辨力的測量對象處于同一高度，在軸向分辨力試件的有機玻璃板下方裝有三條金屬“腿”。

該試件中所有金屬件均為不銹鋼材質。外殼用有機玻璃板加工粘接而成。內部橫向尺寸剛好容納兩組單件，在深度方向，觀測對象(間隙)上方尺寸不小于眼科B超的掃描深度。

2．技術指標

 “間隙”個數：8，“間隙”數值：0.1，0.2，0.3，0.4，0.5，0.6，0.7，0.8mm，“間隙”公差：<+10%
