肺通氣量放大器，在連接任何的標準傳感器均可以產生與流量成正比的模擬輸出。它還可以獨立輔助壓力信號的模擬輸出，用于測量電路中任何位置的壓力。

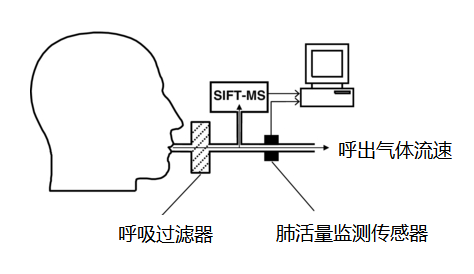

肺通氣量放大器使用差分法測量氣體流量。當氣體流過呼吸機時，呼吸機上的輸出壓力端口會產生微小的壓差。 這些端口連接到帶有小直徑管的流量輸入端口。 差壓信號通過一個靈敏的+/- 2厘米汞柱壓力傳感器測量并進行放大，以提供與流量成正比的模擬輸出。 線性化回路校正呼吸氣體輸出的輕微非線性。 提供一個額外的差壓傳感器，用于通過將正壓端口連接到氣道并將另一端口連通到大氣來測量氣道中的壓力。 它也可用于通過將兩個傳感器端口連接到電路中的不同點來測量差壓。

模擬輸出可以配置不同的電壓范圍，以便連接數據采集系統。在輸出范圍內，可配置成單極或雙極操作。可調零或校準來進行數據的調整。

 ?

特點：

可與本品牌呼吸機配合使用。流量范圍從0-3,0-5,0-10,0-35,0-100,0-160,0-400,0-800 升/分鐘；

壓力測量范圍 -70至70厘米汞柱（6.9千帕），-140至140厘米汞柱（13.7千帕）或根據客戶要求定制；

兩個輸出的零點和增益調整點；

BNC型模擬輸出插孔；

LED流量指示燈；

定制壓力傳感器需額外成本

與標準傳感器連接可產生與流量成正比的模擬輸出的肺通氣量放大器

1.模擬流量范圍為0至2, -1至1, 0至5, -2.5至2.5,0至10或-5至5伏。

2.模擬壓力輸出為-1至1或-5至5伏。這兩個范圍可以抵消20%以創建單極信號。

3.115或230 VAC，50/60 Hz電源。

4.尺寸：203毫米（8英寸）×178毫米（7英寸）×63毫米（2.5英寸）

操作說明

1110系列肺通氣量放大器設計用于線性傳感器，以提供與流量成比例的模擬輸出。 它還提供了一個壓力傳感器，可用于測量氣路壓力或電路中兩點之間的壓差。

購買肺通氣量放大器時，必須考慮購買可選的校準服務。 該選項允許您的電壓輸出的全范圍與全量程PNT輸出的匹配。 我們還可以為您提供不同的壓力傳感器輸出和/或雙流量壓力傳感器作為定制訂購選項。

設立

電壓選擇 該設備可以通過115或230 VAC供電。 開啟設備之前，請確保選擇適當?shù)碾妷骸?操作電壓通過電源輸入模塊中保險絲盒的方向進行選擇。 電源輸入模塊上的兩個對齊的指針指示選擇的電壓。 要改變工作電壓，可以使用小螺絲刀將保險絲盒抽出模塊。 插入保險絲盒，使所選電壓指針與外殼上的指針對齊。

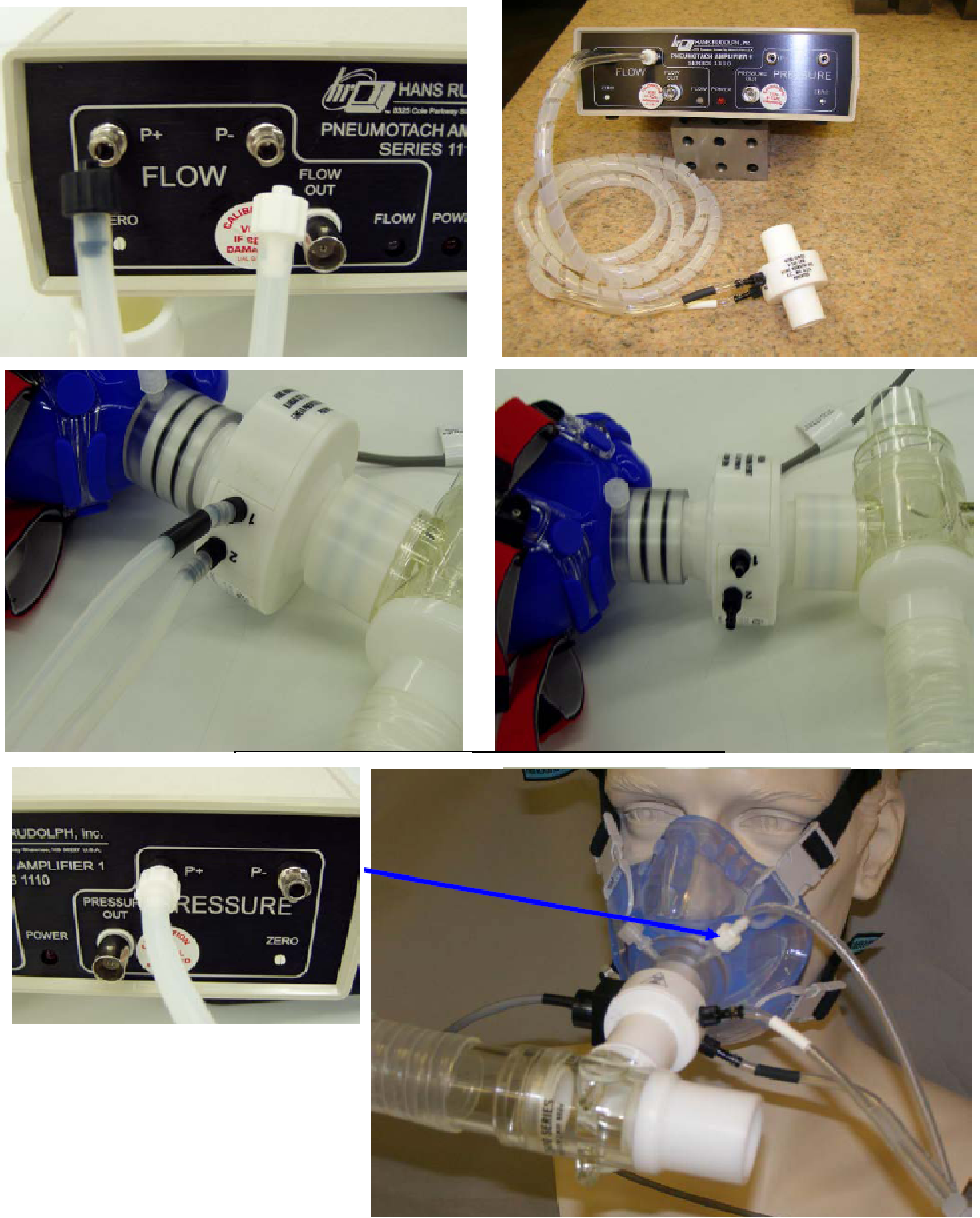

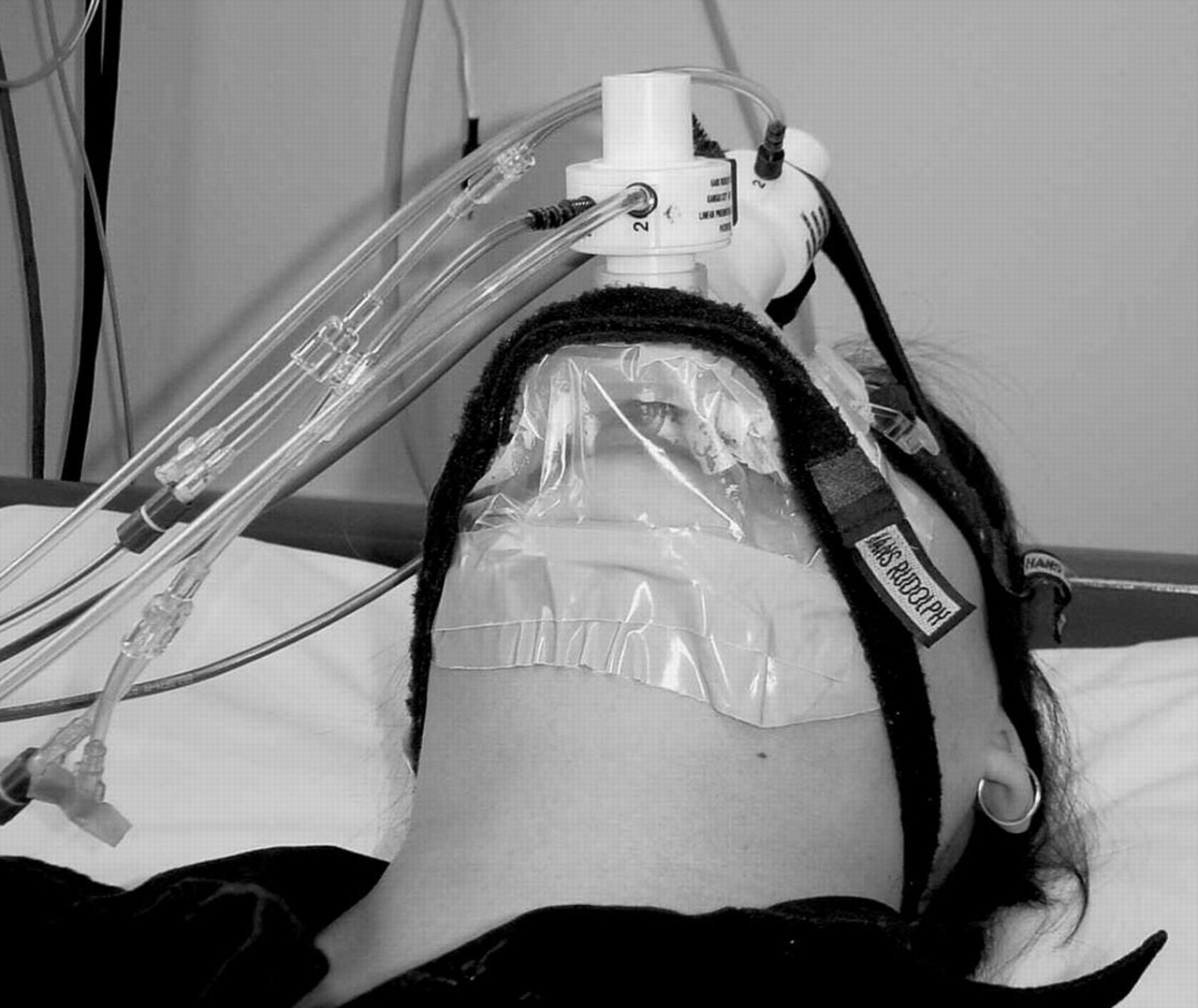

流量連接 呼吸測量傳感器連接至帶有兩個0.125英寸（3.17毫米）內徑管的呼氣測量探頭放大器1，該管提供帶魯爾鎖定連接器的雙管組件。 保持管路盡可能短以改善呼吸機的頻率響應。 將離患者最近的呼吸診斷口連接到流量輸入上的P-連接。 另一個管應連接到流量輸入上的P +端口。 這將導致吸氣流量在模擬輸出上產生正電壓。

壓力連接 壓力傳感器端口可通過單管組件連接至P +輸入端，與電路中的氣道壓力端口連接。 壓力傳感器可用于通過將高壓連接到P +輸入并將低壓連接到P-輸入來測量差壓。 您可以使用差異模式通過將P連接到食管氣囊并將P +連接到氣道壓力來測量氣道阻力。

模擬輸出 前面板上的兩個BNC插孔提供流量和壓力的模擬輸出。 這些可以使用帶BNC連接器的電纜直接連接到記錄設備或數據采集系統。 模擬輸出的范圍可以由用戶配置幾個不同的范圍。 輸出范圍通過跳線設置在設備內部。 要更改輸出范圍，請從設備底部卸下兩顆螺絲，然后提起機殼的上半部分。 有關各種輸出范圍的跳線設置，請參閱表1。 流量輸出和壓力輸出可以獨立設置。

表1 輸出范圍的跳線設置

操作

在打開設備之前，請確保電壓選擇設置為您正在使用的工作電壓。 連接電源線并打開設備。 正面的電源LED將亮起以指示施加電源。 為獲得理想效果，請在使用前將設備預熱10分鐘。 將流量和壓力連接以及模擬輸出連接到記錄設備。

零調整

可以調節流量和壓力模擬量輸出以將電壓設置為零流量和零壓力。 如有必要，使用小螺絲刀調整零點。 當流量輸出接近零伏特時，流量指示器LED將熄滅。

增益調整

流量和壓力輸出的縮放比例可以通過增益罐進行調整。 要調整增益，您需要提供已知的流量或壓力，并調整電位器使輸出達到所需的電壓。 壓力傳感器已經過工廠校準，以便大壓力產生滿量程電壓輸出。 流量增益可能需要調整，因為每個呼吸機在滿量程流量時的輸出有所不同。

流量LED

在操作過程中，流量LED將亮起以指示流量存在，并且它將改變顏色以指示流量的方向。 當P +口上的壓力高于P-口上的壓力時，LED將變?yōu)榫G色，輸出電壓將為正值。 當流量反轉時，LED將變?yōu)榧t色，電壓將為負值。 當沒有流量時，LED將熄滅。 如果您將輸出范圍的跳線設置為零電流零流量，那么LED將持續呈綠色。

額外的校準調整

可以通過調節外殼內的電位器進行附加的校準調節。 如果您發現零點或增益調整需要的范圍超過前面板上電位器調整的范圍，則可以使用電路板上的電位器調整范圍。

在電路板上提供了幾個用于測試電路功能的測試點。 標記為GND的測試點可以用作測量的接地參考

流量零

在沒有流量和沒有壓力施加到流量輸入的情況下，可以設置流量零點。 測量GND測試點和TP10之間的電壓。 電壓應為零伏才能正常工作。 零點可以通過R62進行調整。 它位于電路板的后邊緣附近。 可以在此應用偏移量，但建議使用前面板上的零點偏移量。

流量增益

流量信號的增益可以根據需要通過調節位于流量壓力傳感器附近的鍋R60進行調節。 在調節此電位器之前，請確保零位設置正確，增益范圍通過跳線設置，如表1所示。在調節R60之前，您應該將前面板上的增益電位器設置在中間范圍。 將一個已知的流量應用于呼吸機，并測量BNC連接器的輸出。 以已知流量將R60調整到所需的輸出電壓。

壓力零點

可以通過設置電位器R15和測量BNC連接器的電壓來調整零壓力輸出。 前面板上的調零罐應處于中檔位置。 如果您選擇了單極性輸出，則電壓將轉換為1/2比例。

壓力增益

將前面板上的增益調節設置為中檔，并調節底座R8以調節增益。 對壓力輸入施加已知壓力并測量BNC連接器上的輸出。 確保范圍跳線設置符合要求并在表1中進行了描述。
