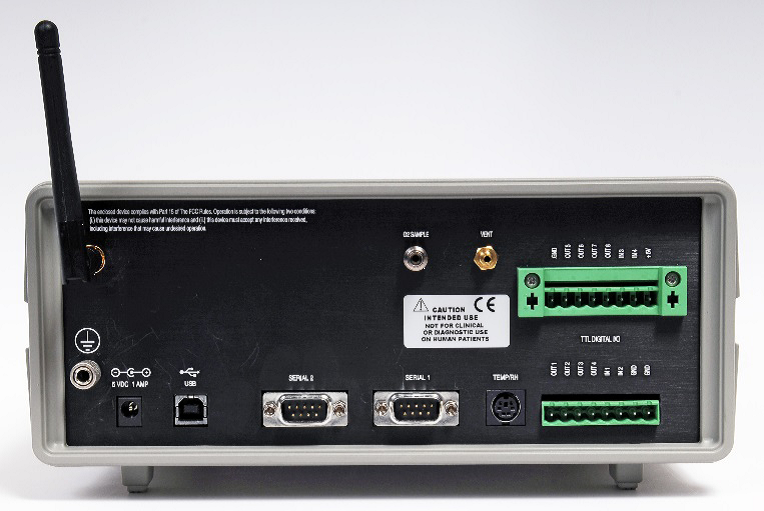

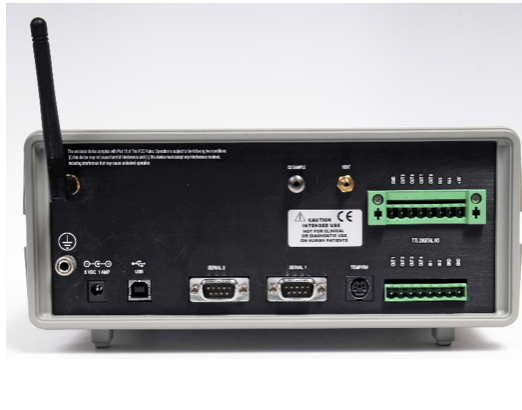

帶有Insight™軟件的SmartLabTM儀器系統由硬件和軟件兩部分組成的數據采集系統，用于記錄和研究各種呼吸信號。 它是一個模塊化系統，可以配置用于各種電壓測量。 基本模塊由一個主系統電路板組成，該電路板至多可以容納四個傳感器模塊或模擬輸入模塊。 它還具有用于Nonin xPod血氧儀，在線和側流模型的Masimo IRMA CO2濃度傳感器以及溫度傳感器的輸入。 也可以使用可選的內部氧氣濃度傳感器。 具有八個輸出和四個輸入的數字量I / O端口可以連接到閥門控制器或其他可以接收TTL電平數字信號的設備。 可選的模擬輸出模塊可用于最多傳輸4個測量或計算值。

兼容Hans Rudolph, inc所有的氣體壓力傳感器模塊，用于管路內氣道壓力或高度條件下的絕對壓力測量。電壓輸入模塊可用于測量來自其他設備的模擬信號。 包括一個內部溫度和濕度傳感器，一個外部溫度傳感器是可選的。 其他模塊將在將來發布。 如果需要，可以開發定制設計的模塊。 傳感器出廠時已校準，可以根據需要在現場安裝。 每個傳感器模塊至多可保存5個校準文件。 如果使用傳感器測量氣體的流量，則可以將其校準與多個氣動泵一起工作，每個氣動泵都經過獨特的校準。 該軟件允許用戶選擇要用于當前設置的校準表。在流量傳感器模塊上加配傳感器加熱單元，就可以防止測量中的潮氣凝結。

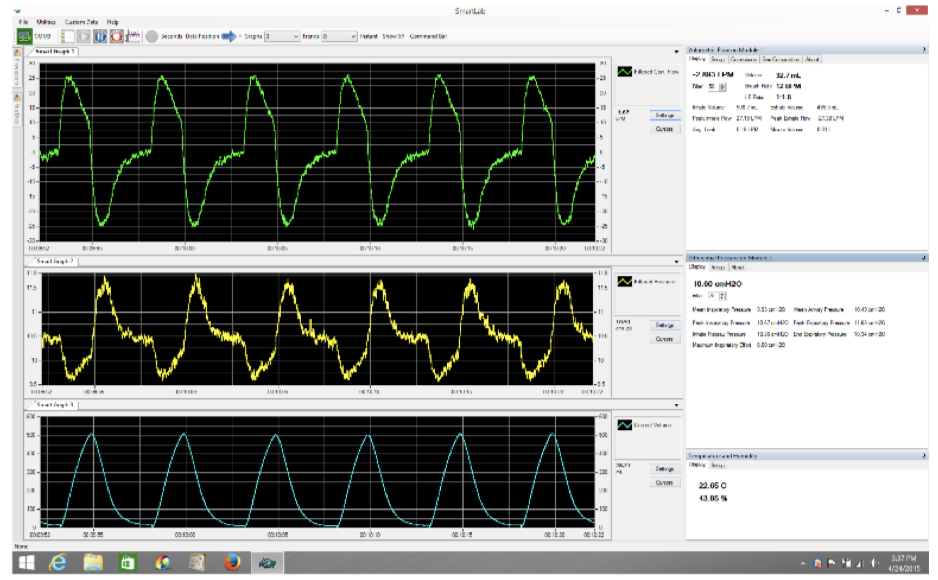

通過USB連接或無線RF模塊可將數據連接傳輸?shù)絇C。8個數據信號可以通過高達200 Hz的采樣率進行傳輸。PC軟件可在多達8個圖形條上顯示數據，每個圖形條可對應3個信號。趨勢圖還可以配置在較長時間段內顯示較慢的數據信號或計算值。提供XY圖以顯示諸如呼吸功的流量容積循環圖。根據被測信號的類型，有幾個計算出的參數可以測量，也可以繪制成圖形。對于流量信號，計算呼吸率，I：E吸呼比，潮氣量，峰值流量和評估氣體泄漏量等一些可計算的參數?？梢葬槍怏w成分、壓力和溫度校正流量信號。如果測量氣道壓力，則計算壓力參數，例如峰值壓力，平均氣道壓力，呼氣末正壓等。可以將測量值和計算值保存到校正文件中以供進一步分析。輸入數據可以與設置信息一起保存在播放文件中，以便以后可以播放數據。另一種文件類型是呼吸對呼吸數據文件，它為每次呼吸保存所選參數。還有一項功能可以手動或在事件發生時將自定義標記放在圖形和文件中。標記具有用戶定義的文本，該文本放置在具有相關信號的圖形上以及數據文件中。可以將特定設置的所有設置保存到配置文件中，以后可以調用該配置文件以復制設置。

•基本單元可容納4個傳感器模塊

•差壓傳感器模塊，滿量程范圍為2 cmH2O 至 350 cmH2O

•絕對壓力傳感器模塊，用于氣壓或高度補償

•每個傳感器模塊多至5個校準表

•+ 5或+ 10 VDC模擬輸入模塊

•兩個RS-232串行端口，用于連接血氧計和CO2傳感器

•可選的內部氧氣濃度傳感器

•內部溫度和濕度以及外部溫度傳感器。

•適用于所有Hans Rudolph呼吸暫停

•根據流量和氣道壓力信號計算潮氣量和幾個呼吸參數

•通過USB或無線連接傳輸?shù)臄?shù)據

•多至8個數據通道，速率高達200 Hz

•8個TTL數字輸出和4個數字輸入

•可以在測量值上觸發數字輸出

•發生觸發事件時，可以顯示和保存測量值和計算值

•8個圖表用于實時波形顯示

•每個圖表上可顯示3個值

•趨勢圖，用于顯示較慢變化的數據

•循環圖的XY圖
