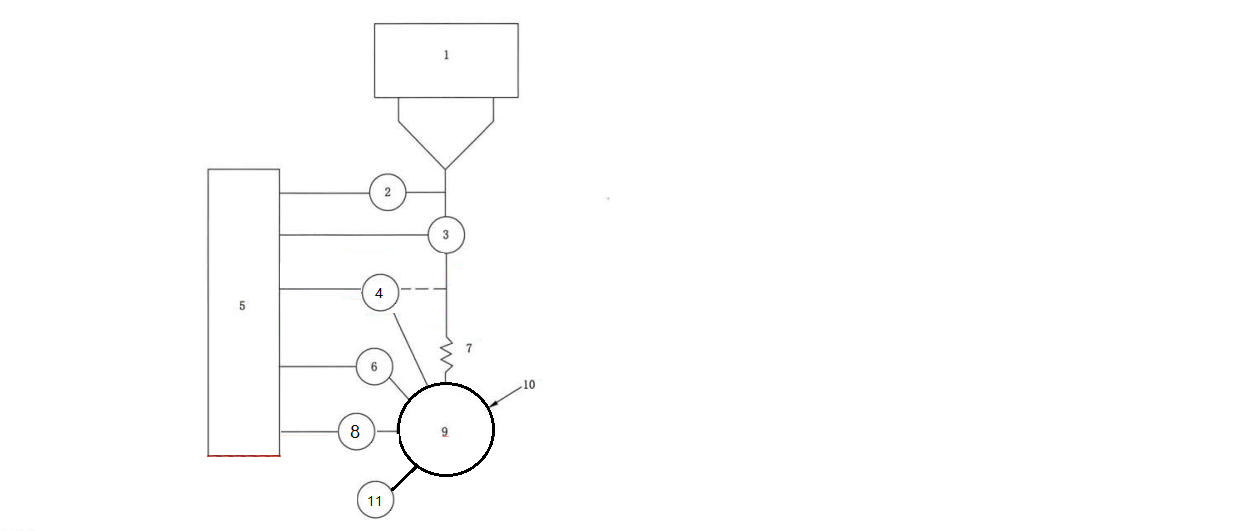

說明：

1——被測試的呼吸機；

2——壓力傳感器；

3——流量傳感器，其從10%上升到90%所需的上升時間不超過10ms;

4——氧傳感器(如適用);

5——數據采集系統,最小采樣率為每秒200個樣本；

6——溫度傳感器；

7——模擬肺的氣阻（R_Lung）

8——壓力傳感器，其從10%上升到90%所需的上升時間不超過10ms;

9——模擬肺的順應性(C_Lung)

10——模擬肺;

11——人為泄漏(僅限壓力控制呼吸類型)

注:氧傳感器可放置在VBS中。

呼吸肺用線性氣阻

1、  氣道阻力規格（可選）： R5=0.5kPa/(L/s)、R20=2kPa/(L/s)、R50=5kPa/(L/s)、R200=20kPa/(L/s)、R400=40kPa/(L/s)；

2、  精度：± 10%；

3、  結構：內置錐形空腔體，夾角120°，阻力隨氣流呈線性變化；

4、  清洗：結構可拆卸，內部濾網可重復清洗；

5、  校正：默認條件為BTPS模式下，10-120LPM范圍內（其它條件需提前說明）。
