● 檢測焦點光柵相對于射束中心的對準度

● 檢測焦點光柵同膠片暗盒中心的對準度

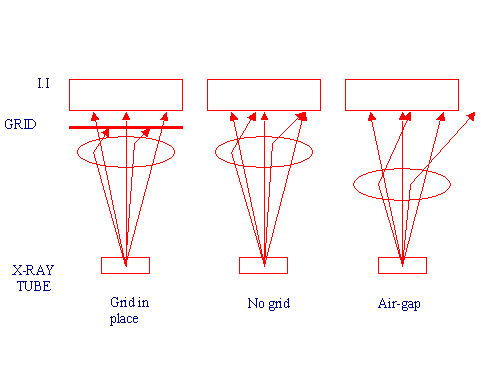

會聚濾線柵側向偏心或傾斜能導致患者放射劑量的增加和圖象對比度的減弱。 濾線柵對準度檢測工具用于檢查聚焦的光柵是否恰好與中心射線和膠片暗盒的中心對準。

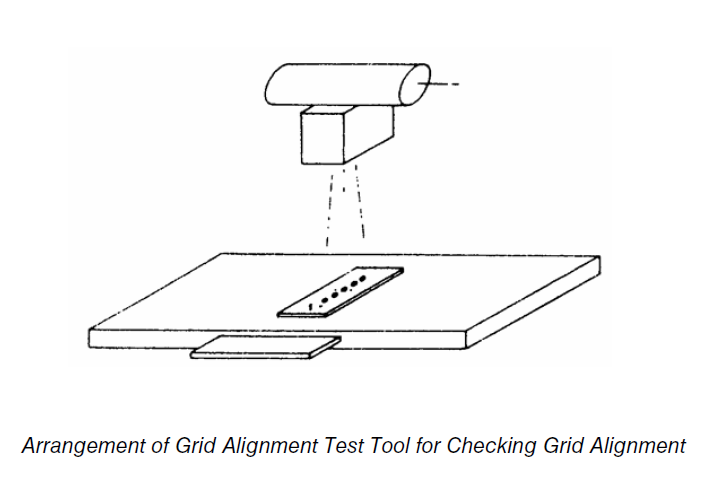

該檢測工具非常易于使用，將其對準X光機工作臺的中心，并固定在垂直于光柵線的位置。進行5次照射，使X射線束依次對準5個孔的中心，然后比較各孔影象的光密度。

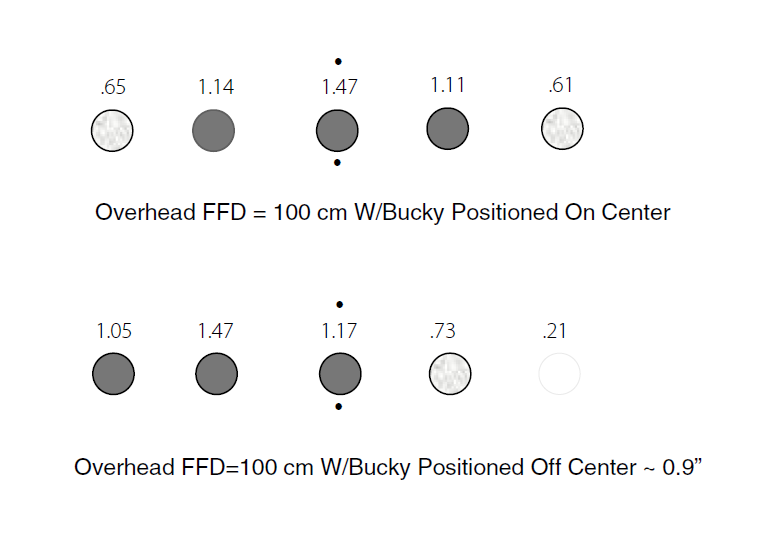

準確對中和矯正的柵格會使中心孔兩側的孔影象產生相等的密度變化。不相等的密度變化表示需要進行矯正。

適用于X射線屏片攝影成像系統, 用于檢測X線放射攝影系統的會聚濾線柵與膠片盒中心及及有效射線束中心線的對準情況

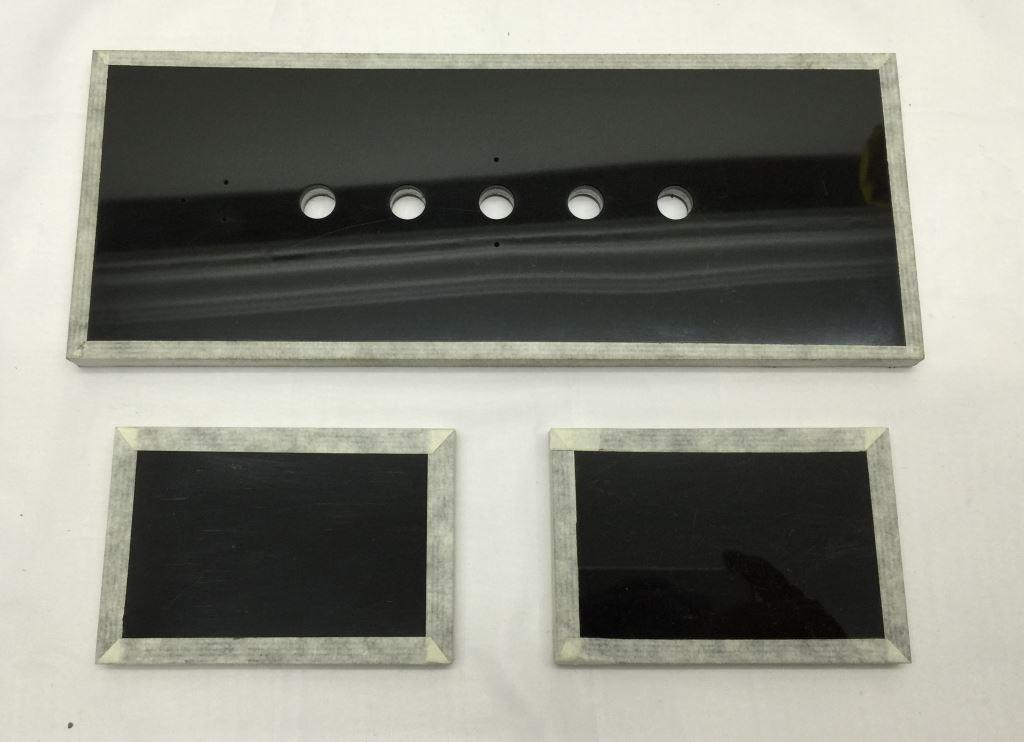

1.外殼：亞克力

2.測試板：外尺寸230 × 90 mm，1塊

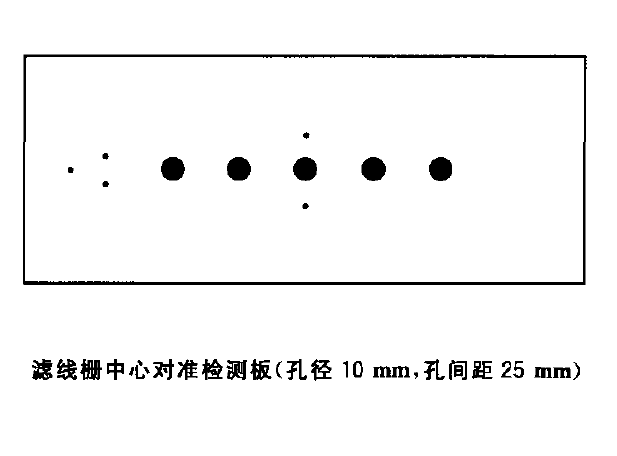

  測試孔：直徑10mm×5個，孔間距25mm

  定向孔：直徑1.5mm×5個

3.蒙板：90 × 60 mm，2塊

4.材料：鉛厚4.0 mm

5.重量：0.68kg
