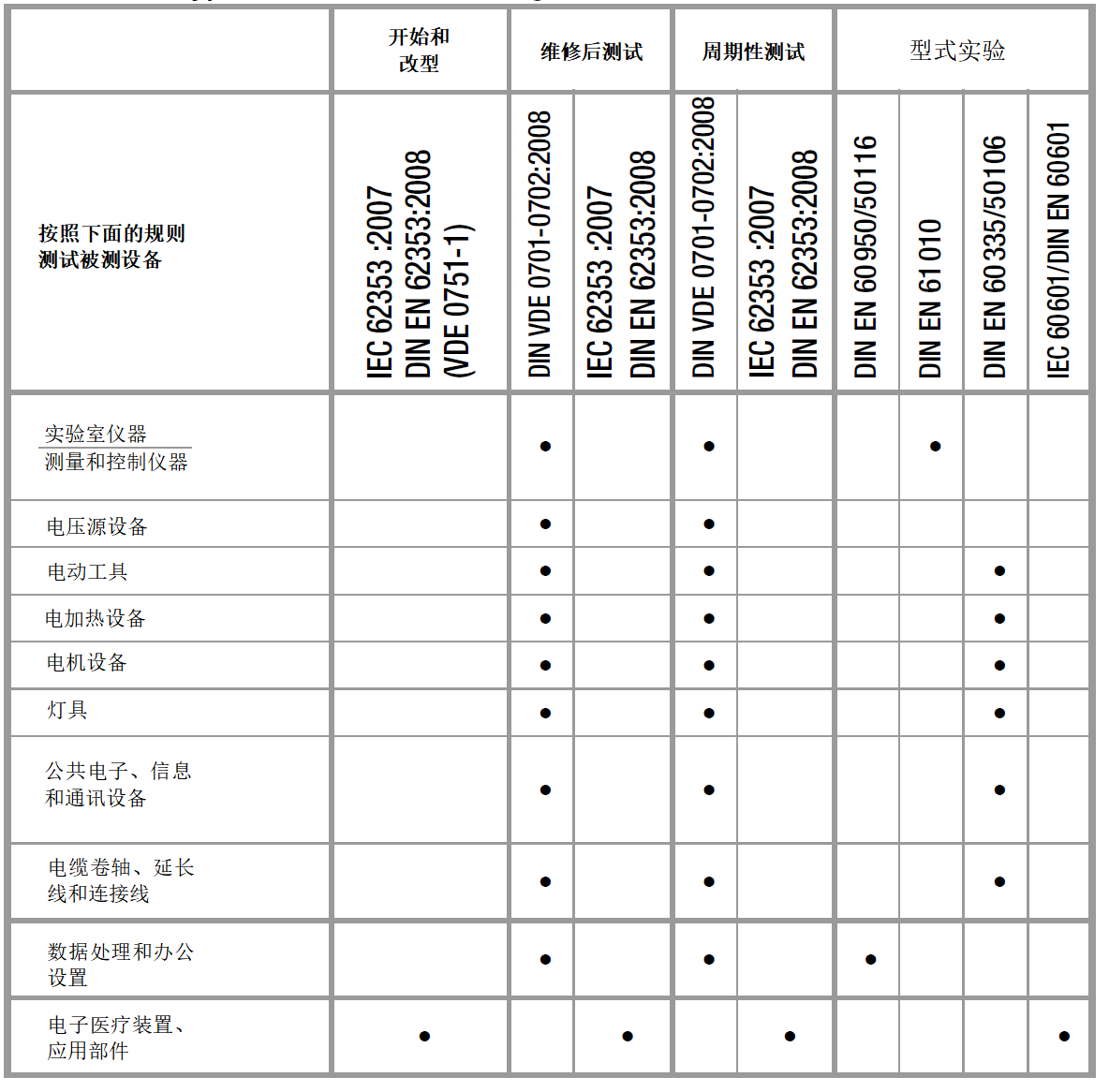

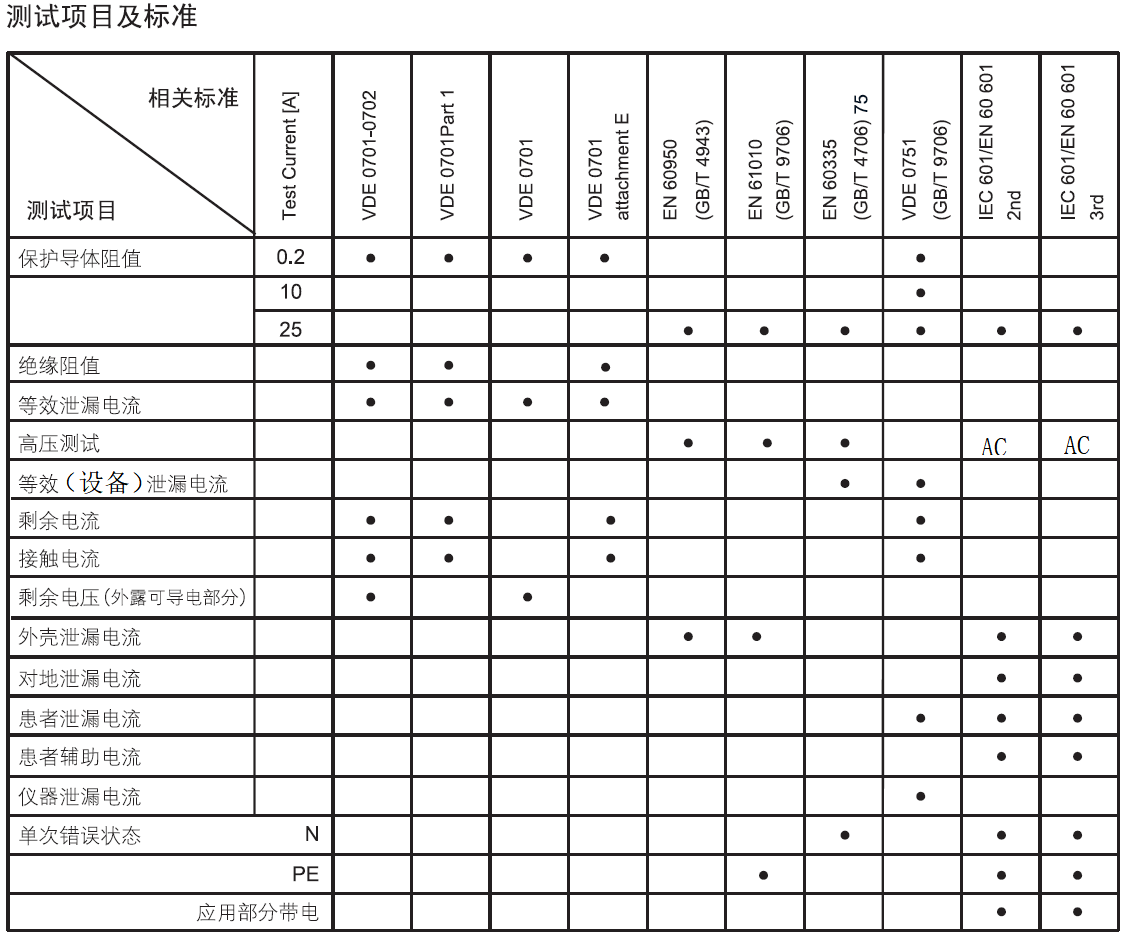

· 按照 DIN VDE 0701-0702, 2008-6 第六版對電氣儀器進行測量。
· 按照 GB/T 9706.1 (IEC60601-1) 醫用電氣設備第一部分：安全通用要求對醫療電氣器械進行測試
· 按照 YY/T 0841-2011(IEC62353、DIN VDE 0751) 醫用電氣設備 周期性測試和修理后測試對醫療電氣器械進行測試
· 按照 GB/T 4793.1 (IEC61010) “測量、控制和實驗室用電氣設備的安全要求第1部分” 之相關要求進行測試
· 按照 GB/T 4706（EN60335）“家用及類似用途電器安全通用標準” 之相關要求對家用電氣用具進行測試
· 按照 GB/T 4943(EN60950)"信息技術設備的安全標準" 之相關要求對數據處理設備進行測試
適用于專業評價實驗室、醫院和制造商對便攜式商用電氣設備和醫用電氣設備進行電氣安全例行測試和型式試驗。執行保護導體連接性，絕緣電阻和泄漏電流的測試(差分電流, 等效泄漏電流, 設備漏電流, 患者端口泄漏電流, 接觸電流)

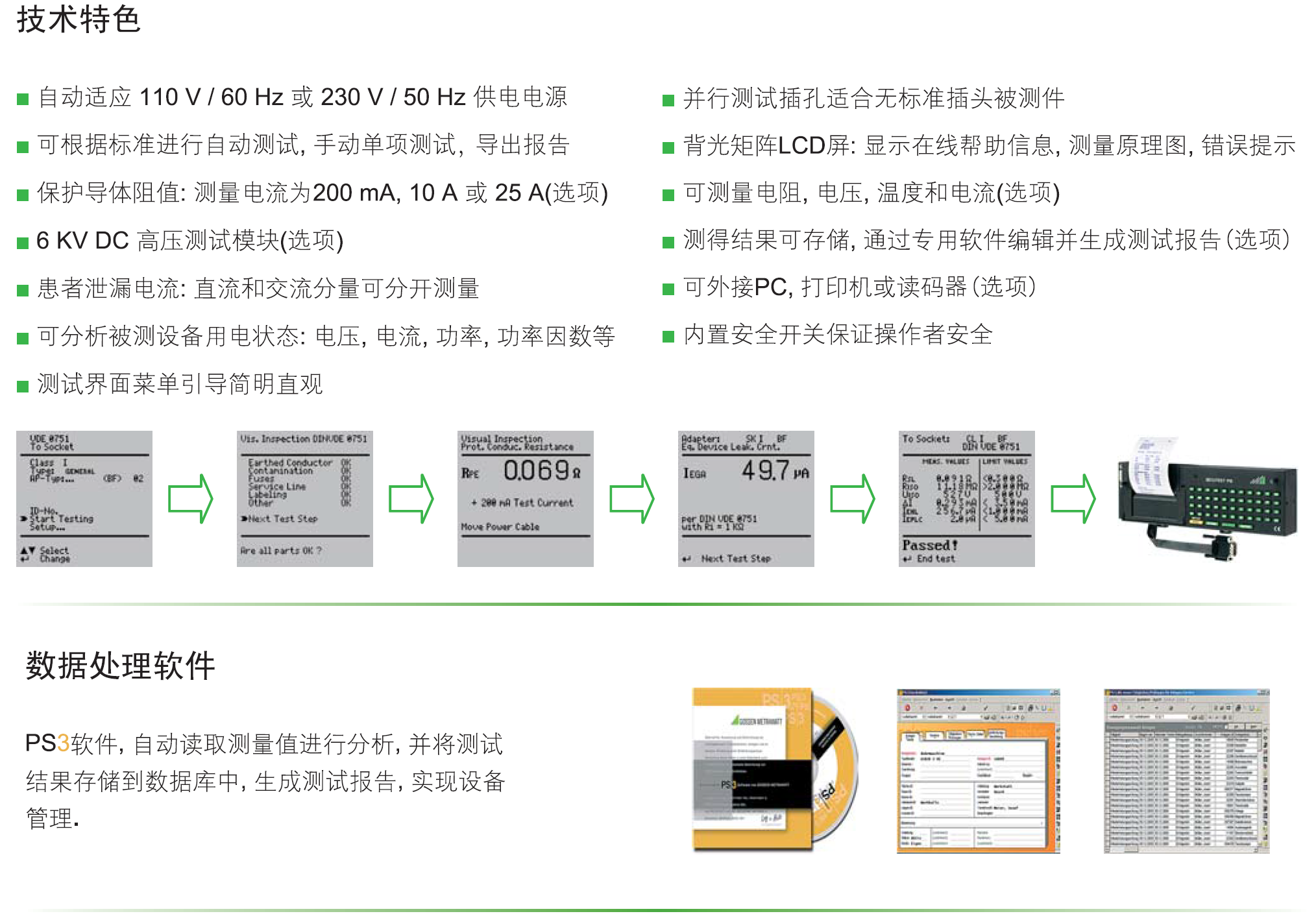

擴展功能：
· 自動適配 110 V / 60 Hz 或 230 V / 50 Hz 的主電源
· 自動識別被測儀器的安全等級（ I 或 II ）（只適用于德國和法國的插座類型）和總線連接錯誤
· 主菜單引導的測試順序：全自動或者手動
· 內置安全開關 – 對僅有基本電氣知識的使用者，也能保證安全使用
· 方便的存儲和生成報告的功能（選件）
· PC數據接口：打印機和條形碼輸入器的端口
· 可以在打印模塊（ PSI 模塊）， DA-II 打印適配器和 PC 軟件的幫助下生成測試報告
· 各種語言的使用界面：英語，法語，德語，西班牙語，意大利語，捷克語，荷蘭語
· 為沒有總線插頭的被測件提供并行的測試插座
· 病人泄露電流直流和交流部分分開測量
· 等效泄露電流測試電壓大約為 230V
· 帶有電源分析的功能測試

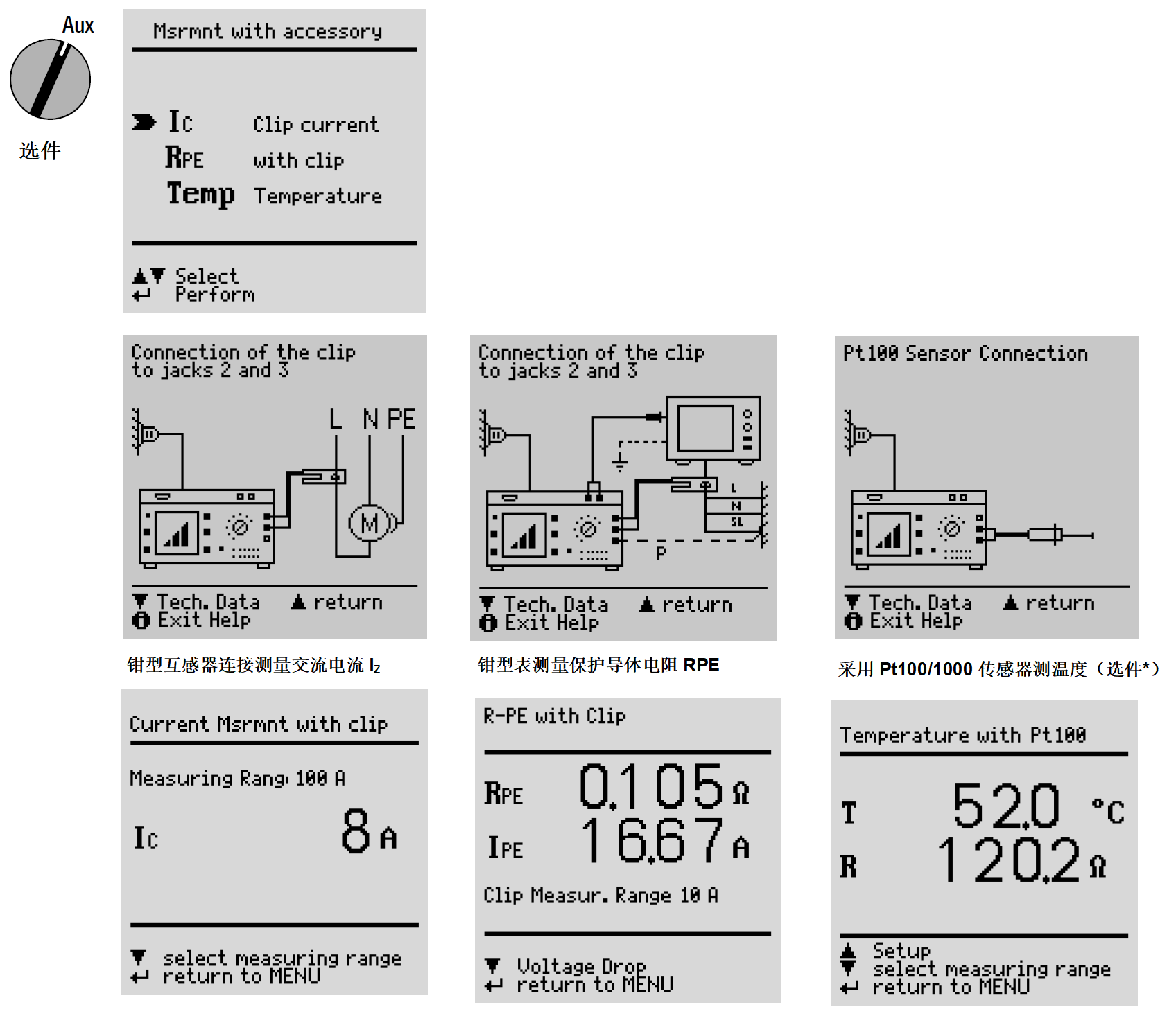

· 可以進行溫度測量
· 電流測量（需電流夾具選件）
· 電壓和阻抗測試
· 選件：可達 6000V的高壓測試功能
· 體積 292 x 130 x 243 mm ，重量 4.0 e.q. 4.5 kg
按照 IEC 62353, DIN VDE 0701 / 0702 / 0751: 標準儀器自動執行測試順序
· 自動探測并顯示探針是否連接到 PE
· 通過 RS232 接口可以直接讀出測試結果（打印輸出）
· 與 DKD 相一致的校準證書
|
參量 |
量程 |
分辨率 |
標稱電壓UN |
開路電壓U0 |
標稱電流IN |
短路電流IK |
內阻RI |
參考電阻RREF |
測量 不確定性 8 |
固有 不確定性 8 |
超載值 |
加載時間 |
|

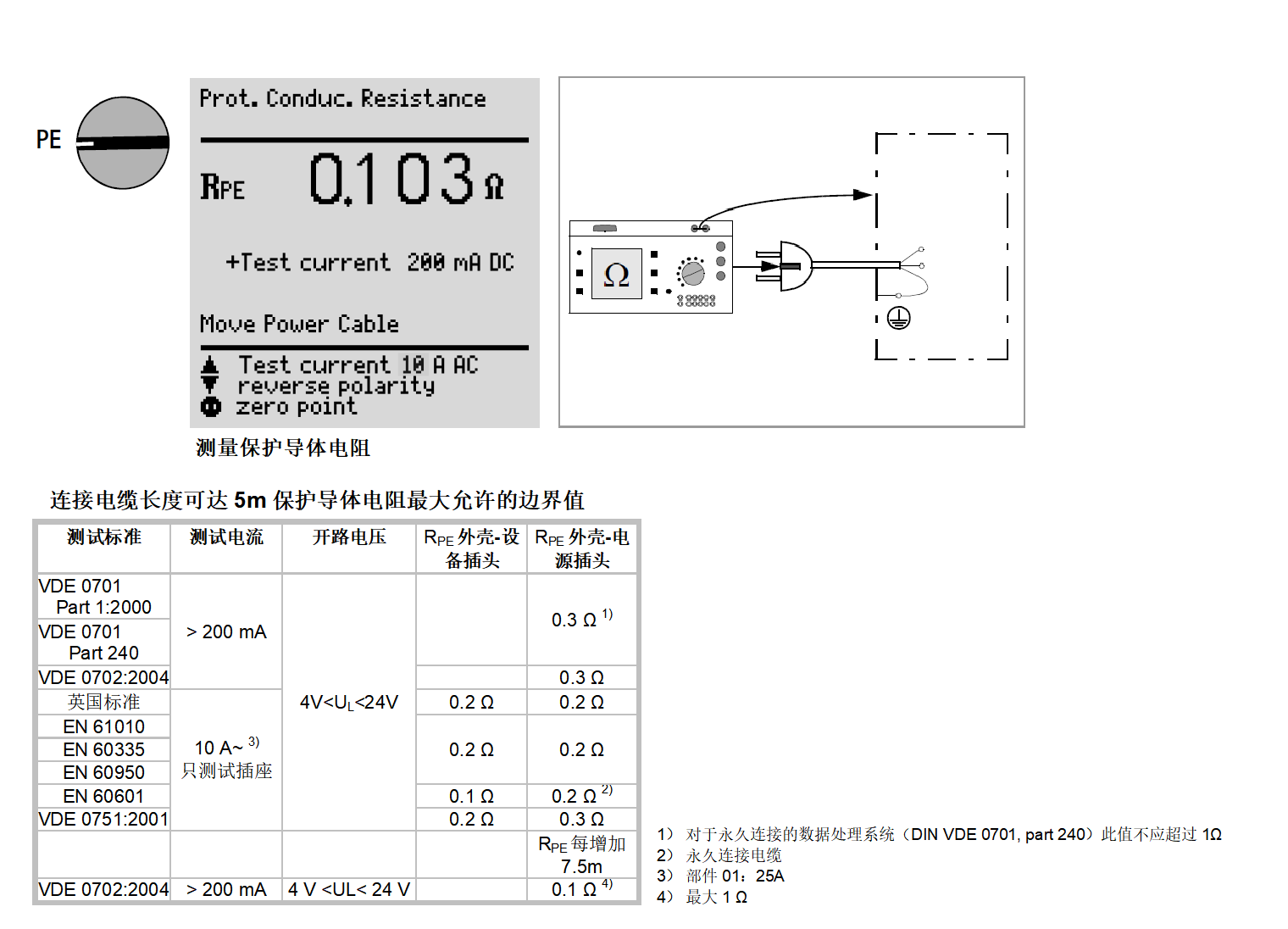

保護導體電阻RPE (四線法) |
0.000 ... 2.100 W |
1 mW |
— |
4.5 ... 9 V DC |
— |
> 200 mA DC |
— |
— |
±(5.0% 讀數+10 數字) > 10數字 |
±(2.5% 讀數+ 5 數字) > 10 數字 |
253 V |
連續 |
|
2.11 ... 31.00 W |
10 mW |
|||||||||||
|
0.000 ... 2.100 W |
1 mW |
·— |
<6VAC |
— |
>10/25 A AC 4) |
— |
— |
無保護,最長30秒5 |
||||
|

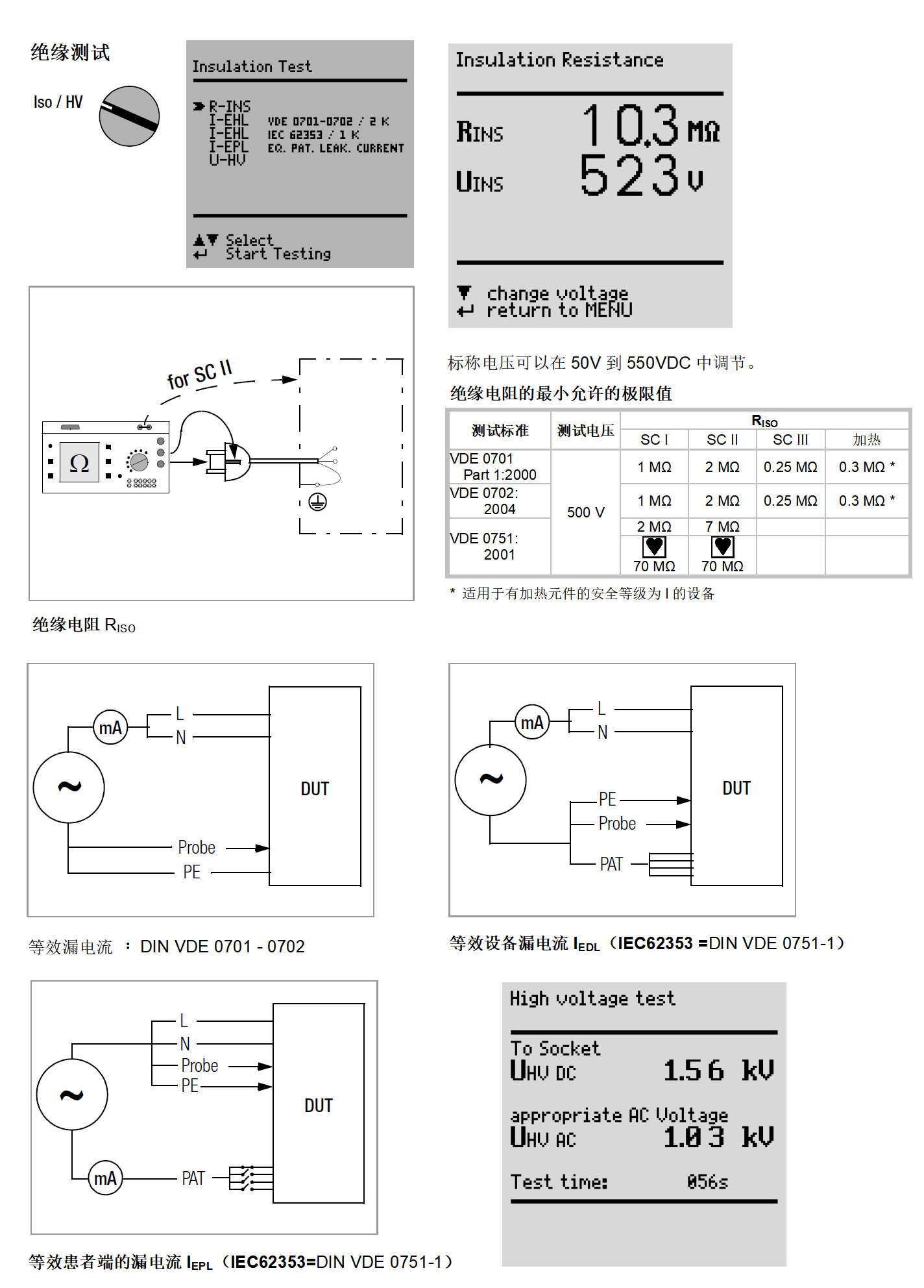

絕緣電阻RINS |
0.050 ... 1.500 MW |
1 kW? |
50 ... 500 V DC |
1.0 • UN ... 1.5 • UN |
> 1mA |
< 10 mA |
— |
— |
±(5% 讀數+10 數字 |
±(2.5 % 讀數+5 數字) >10 數字 |
253 V |
連續. |
|
1.01 ... 10.00 MW? |
10 kW? |
|||||||||||
|
10.1 ... 310.0 MW |
100 kW |
±(10% 讀數+10 數字) |
±(10 % 讀數+10數字 |
|||||||||
|
等效漏電流IEL |
0.00 ... 21.00 mA |
10 mA |
— |
230V~ -20/ +10% |
— |
<3.5mA |
>72kW |
2 kW |
±(5% 讀數+10 數字 |
±(2.5 % 讀數+5 數字) > 10 數字 |
253 V |
連續. |
|
20.1 ... 120.0 mA |
100 mA |
|||||||||||
|
接觸電流（剩余電壓）Iprobe |
0 ... 3.500 mA |
1 mA |
— |
— |
— |
— |
2kW |
— |
±(5% 讀數+10 數字 |
±(2.5 % 讀數+5 數字) > 10 數字 |
253 V |
連續2 |
|
L和N之間的殘余電流IRC |
0.000 ... 3.100 mA~ 3.00 ... 31.00 mA ~ |
1 mA 10 mA |
— |
— |
— |
— |
— |
— |
±(10% 讀數+10 數字) > 10 數字 |
±(5 % 讀數+5 數字) > 10 數字 |
|
|
|

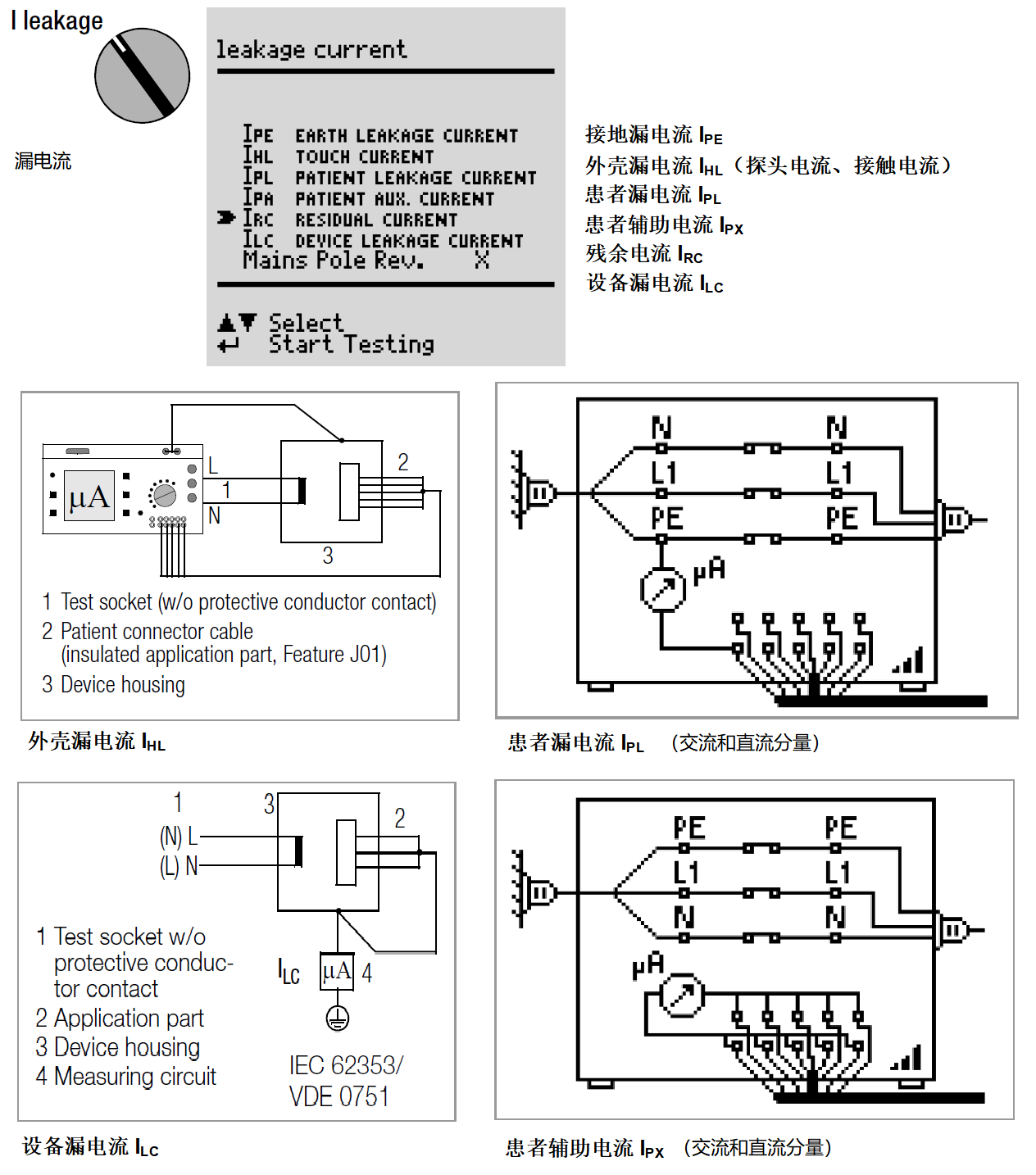

等效設備漏電流和/或患者漏電流 IEDL 和/或 IEPL |
0.0 ... 310.0 mA |
0.1mA |
— |
230V~ -20/ +10% |
— |
<3.5mA |
>72kW |
1 kW ±50 W |
±(5% 讀數+10 數字 |
±(2.5 % 讀數+5 數字) > 10 數字 |
253 V |
連續.13 |
|
0.000 ... 2.100 mA |
1 mA |
|||||||||||
|
2.101 ... 21.00 mA |
10mA |
|||||||||||
|
20.1 ... 120.0 mA |
100mA |
|||||||||||
|
漏電流IL 2 |
0.0 ... 310.0 mA |
100 nA |
最高線電壓的110％6 |
— |
— |
— |
1kW |
— |
±(5% 讀數+10 數字 |
±(2.5 % 讀數+5 digit) > 10 digit |
253 V |
連續.13 |
|
全部漏電流IL7 |
0.210 ... 3.600 mA |
1 mA |
||||||||||
|
3.10 ... > 15.00 mA9 |
10 mA |
|||||||||||
備注：
1. 從25 mA開始：在100 ms內通過剩余電流測量關閉
2. 漏電流：僅為0.000至3.100mA
3. 測量電路具有高電阻，指示時顯示
4. 無法使用交流測試電流（功能G00或G01）進行測量插座（1到3）。
特征G01：> 25 A; 如果使用SC5專用電纜，短路電流小于25 A。
5. 測試持續時間 30秒，防止過熱：測量不能重新啟動，直到等待1分鐘后
6. 計算值
7. 測量AC和DC的患者漏電流和患者輔助電流。
8. 數據僅對測試儀器上顯示的值有效。 數據通過RS232接口傳輸可能會偏離。
9. 僅適用于接地漏電流或應用部分的主電源
10. 比較測量值P和計算值S，并顯示較小的值。
|
功能 |
參量 |
量程 |
分辨率 |
|
開路電壓U0 |
|
短路電流IK |
內阻RI |
|
測量 不確定性 8 |
固有 不確定性 8 |
超載值 |
容量時間 |
|

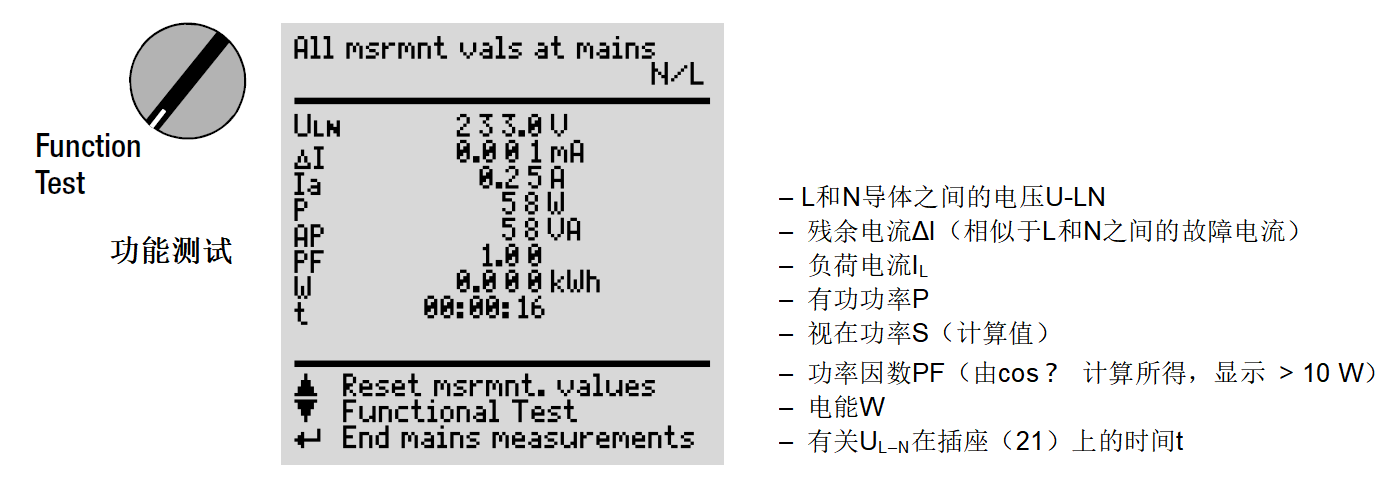

功能測試 |
標稱電壓ULN |
103,5…126,5V 207.0 …253.0V~ |
0.1V |
|
— |
|
— |
— |
|
— |
±(2.5%讀數+5 數字) |
253 V |
連續. |
|
負載電流Ia |
0…16.00A RMS |
10mA |
|
|
|
— |
— |
|
— |
±(2.5%讀數+5 數字) |
20 A |
10分鐘 |
|
|
有效功率P |
0 …3700W 10 |
1W |
|
— |
|
— |
— |
|
— |
±(5% 讀數+10 數字)> 20 數字 |
253 V |
連續. |
|
|
20A |
10分鐘 |
||||||||||||
|
視在功率 AP |
0 …4000VA |
1VA |
計算值ULN•IV |
±(5% 讀數+10 數字)> 20 數字 |
|
|
|||||||
|
功率因數PF， 正弦曲線：cos j? |
0.00…1.00 |
0.01 |
計算值P / AP，顯示> 10 W. |
±(10% 讀數+5 數字) |
|
|
|||||||
|
L和N之間的剩余電流DI |
0.00…31.00mA~ |
10μA |
|
— |
|
— |
— |
|
±(10% 讀數+10 d) > 10 數字 |
±(5% 讀數+5 數字) |
1 |
1 |
|
|

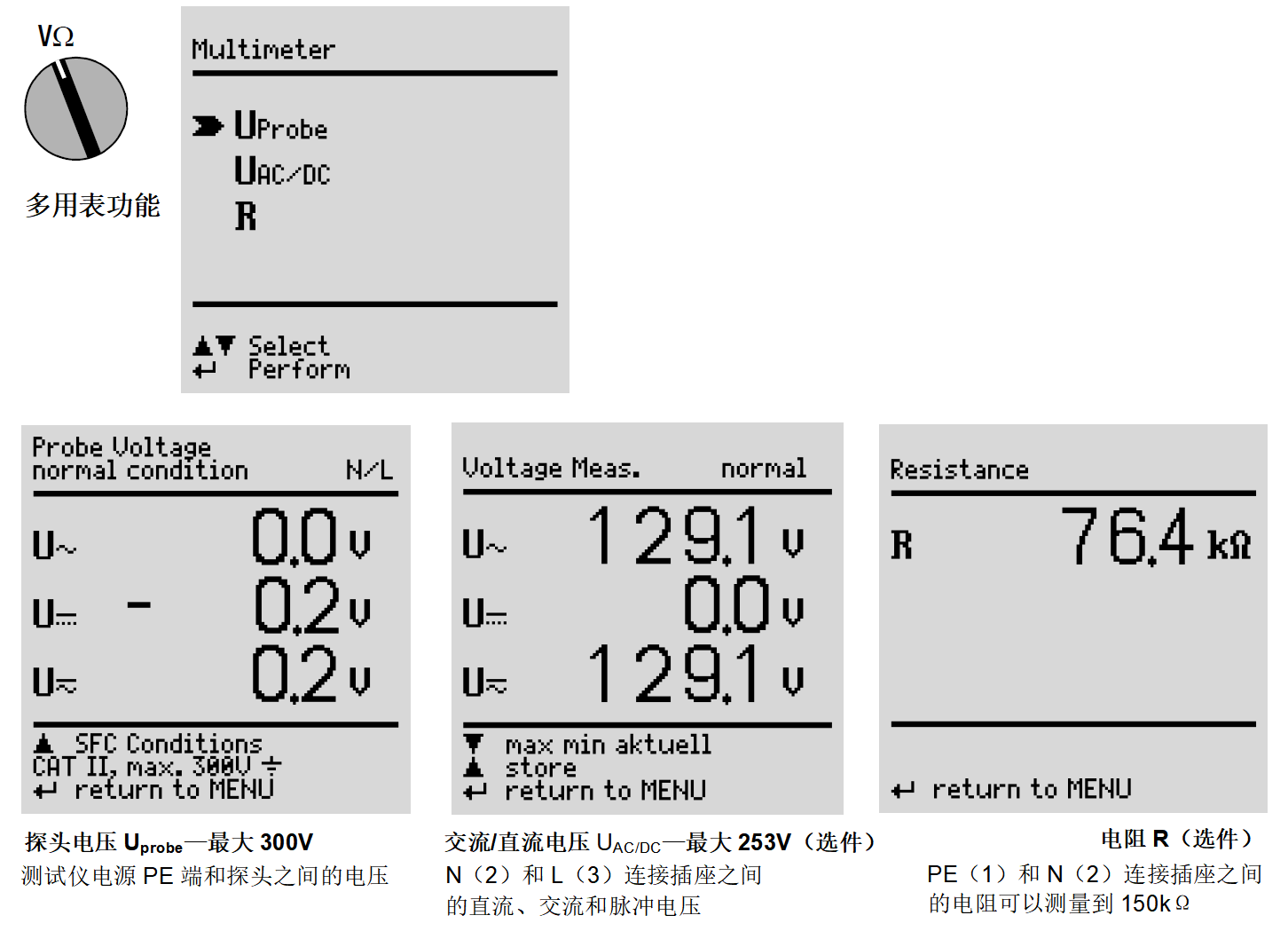

UAC/DC |
電壓 |
|
0.1V |
|
— |
|
— |
— |
|
±(5% 讀數+10 數字) |
±(2.5%讀數+5 數字)> 10 數字 |
253 V |
連續 |
|
UProbe |
探頭電壓 |
|
0.1V |
|
— |
|
— |
|
|
— |
±(2.5%讀數+5 數字)> 10 數字 |
253 V |
連續 |
|
R |
電阻 |
0 …150.0 kΩ |
100Ω |
|
< 20 V – |
|
1.1 mA |
— |
|
— |
±(1% 讀數+3 數字) |
253 V |
連續 |
|
ICLIP |
當前通過 夾式電流 - 電壓轉換器 WZ12C |
0.000 …10.00A~ |
1mA |
|
— |
|
— |
1.5 MW |
|
— |
±(3% 讀數+10 數字)> 10 數字 沒有剪輯 |
253 V |
連續 |
|
0… 100A~ |
1 A |
|
— |
|
— |
1.5 MW |
|
— |
253 V |
連續 |
|||
|
溫度 |
溫度 使用Pt100/Pt1000傳感器 |
-200 …-50℃ |
1℃ |
|
< 20 V – |
|
1.1 mA |
— |
|
— |
±(2% 讀數+1 °C) |
10 V |
連續 |
|
-50.1….+300.0℃ |
0.1℃ |
±(2% 讀數+1 °C) |
10 V |
連續. |
|||||||||
|
+300…+850℃ |
1℃ |
±(2% 讀數+1 °C) |
10 V |
連續 |
|||||||||
參考范圍
線電壓 115 / 230 V ±0.2%
線路頻率 50/60Hz ±0.1%
波形 正弦（有效和有效之間的偏差）矯正值<0.5％）
環境溫度 +23℃±2K
大氣濕度 50%（相對±5%）
負載電阻器 線型

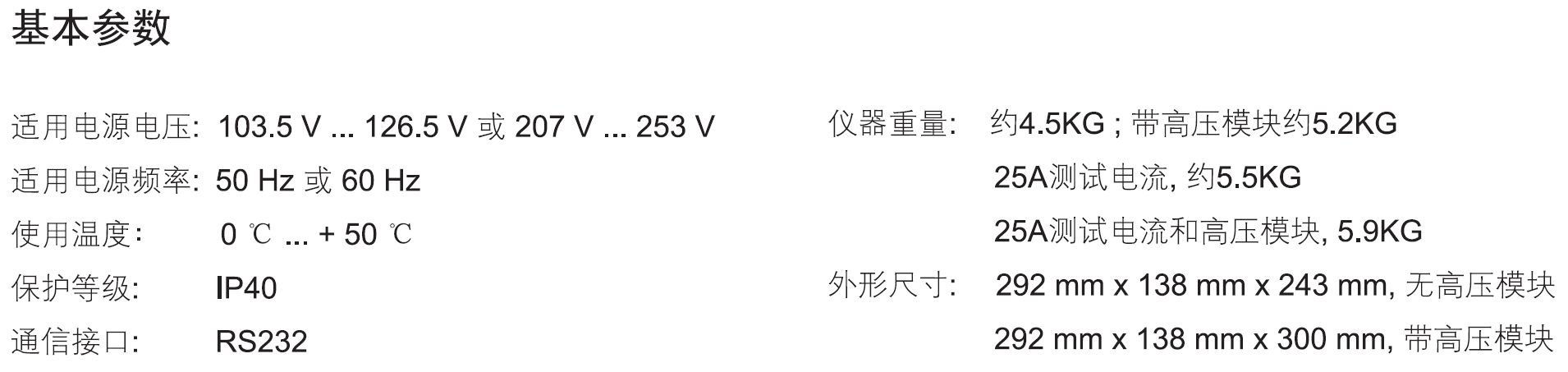

公稱使用范圍
線電壓 103.5V至126.5V 或 207V至253V
線路頻率 50Hz 或60Hz
波形 正弦
溫度 0℃至+50℃
| 訂貨號 | 配置及描述 | 期貨價 | 現貨庫存 | 訂購數量 | 選擇 |
|---|---|---|---|---|---|
| 100478 | GMC Secutest Siii 電器安全測試儀(100478) | 0 | 0 |
