激光定位燈檢測模體

1.    將激光定位燈檢測模體水平置于檢查床上,調整位置,使模體中心定位線和CT放療模擬定位輻射源機架激光定位線完全重合,用不超過2mm 的層厚掃描出模體中心的斷層影像,3個小圓柱中的鉛球應完全成像。

2． 將激光定位燈檢測模體水平置于檢查床上,調整位置,使模體中心定位線和外置激光定位線完全重合,然后進床平掃獲取定位片。在定位片上準確定位,用不超過2mm 的層厚掃描出模體中心的斷層影像,3個小圓柱中的鉛球應完全成像。

3． 測量外置頂部激光重復定位精度,首先在檢查床上標記好激光線移動的起始位置,橫向移動30cm 后,記下激光線的終點位置,重復測量3次以上,重復定位精度不超過±2.0mm。

4. 主體材料：塑料鋼 POM

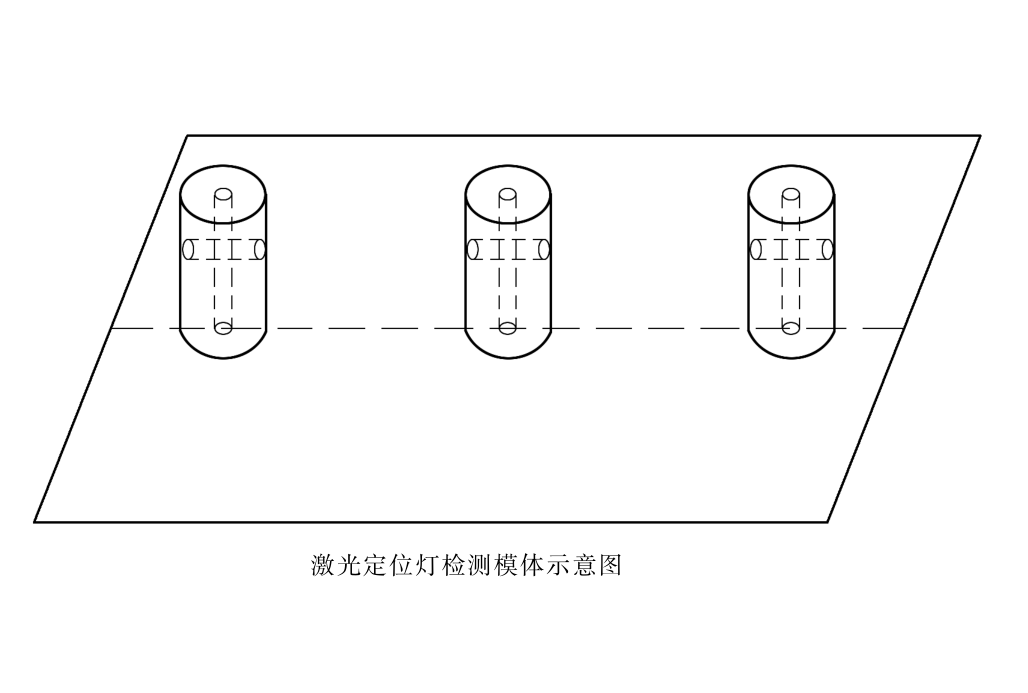

5. 模體結構：底板3個20mm直徑圓柱上方各有一組沿三維X、Y、Z方向分布的直徑1.0mm的圓孔；

6. 鉛球：圓孔交匯處放置直徑1mm鉛球，三個鉛球在同一條掃描層面上，間隔125±0.2mm；距基板底面距44.75±0.2mm，距隔柱頂面距19.75±0.2mm

7. 誤差：三個小柱中鉛球所在位置與軸向面距離誤差≤1mm；

8. 基板尺寸：320×100×20mm。
